关注身边的安全:选对插线板认准新国标
文章来源:国家标准化管理委员会   发布人:王海萍   发布时间: 2014-06-20 11:11:54


关注身边的安全:选对插线板认准新国标



  随着家用电器的日益增多,插线板成为了每个家庭的必需品。为保障插线板产品安全,我国制定了《家用和类似用途插头插座第2部分:转换器的特殊要求》(GB 2099.3-2008)强制性国家标准,已于201061日正式实施。该标准对我国插座转换器各项安全性能指标进行了严格规定,标准技术水平与国际标准一致。但是,存在一些企业枉顾安全风险,在利益驱动之下,生产劣质插线板,导致产品的主要安全性能不符合国家标准要求,容易引发触电、火灾等事故,严重危害消费者人身安全和财产安全。此外,个别消费者的质量安全意识淡薄,贪图便宜,选择购买使用低价劣质的插线板,为触电、火灾等安全事故埋下隐患。

  一、劣质插座风险警示及案例分析

  劣质插线板产品存在以下安全隐患:

  ()插线板配线过细导致电气火灾

  案例120102月,浙江省临海市大洋街道一民房发生了火灾。临海消防大队对火灾原因进行了调查,通过询问及现场勘察,认为火灾与电视机插线板电线短路有关,可能是插线板的电线短路引发的火星烧着了木制的柜子。

  案例220097月,重庆沙坪坝区模范村某小区16楼一住户家因电线短路,导致插线板起火,烧毁一室一厅整套住房。事故原因认定为线路短路、卧室插线板起火引发了这场大火。

  插线板配用铜芯线过细的劣质电线是引起上述两起安全事故的主要原因。铜芯线导体的横截面积越小,即电线越细,则电线承载容量越小。现在,一些家用电器的功率越来越大,例如电暖器、电磁炉、电吹风、电熨斗等,当劣质插线板接上这些大功率电器时,就会出现温度快速上升、过度发热、电线变软的现象,可能导致电线的绝缘外皮受热而熔化,出现短路,有发生触电以及电气火灾的危险。还有一些劣质插线板,使用其它劣质金属材料作为电线的导体,埋下安全隐患,严重威胁着消费者的安全。

  为了保障安全,国家标准明确规定了插线板应配用符合我国电线标准要求的标称横截面积为0.75mm2以上的电线。电线线芯的横截面积可以按照我国电线标准GB/T 5023(GB/T 5013)GB/T 3956给出的导体电阻检测方法来鉴定。

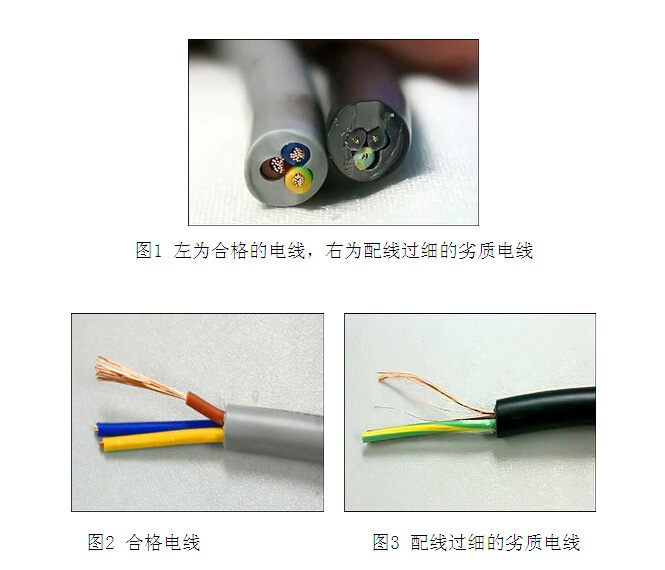

   图1-3,配线过细的劣质电线与合格电线线芯的差异。

关注身边的安全:选对插线板认准新国标

  ()绝缘材料不阻燃导致电气火灾

  案例320065月初,上海市的刘先生用7元购买了一个多用式插线板,回家后安装在一间木制楼上使用。刘先生不在家时,家中发生火灾,幸亏左邻右舍闻讯赶来将火扑灭。这场火灾经济损失达3000多元。这是一个因插线板选用不当引起的受害案例,一些插线板选用低价塑料做原料,这些低价塑料耐温性差,阻燃能力低,长期使用容易软化变形,产生电路短路,导致电气火灾事故。

  引起案例3电气火灾的主要原因是产品的绝缘材料不阻燃。当电线短路起火或出现其它明火时,如果插线板的外壳材料不阻燃,插线板就会起燃烧毁,甚至引发其它物品起火。国家标准要求,“会经受电热应力、而且如果劣化则会损坏插头插座安全的绝缘材料部件,应不受非正常热和火的过度的影响。”即,插头插座产品的绝缘材料部件要有一定的阻燃性能。

  标准的第28章规定,插座产品应通过灼热丝试验,即在试验中应无可见的火焰又无持续的辉光,或在灼热丝移去后30s内,试样上的火焰熄灭或辉光消失。用以将插线板的载流部件和接地电路部件保持在正常位置所必需的绝缘材料(如插线板的塑料外壳),应能通过750℃的灼热丝试验。

  ()“两芯线插座”存在触电危险

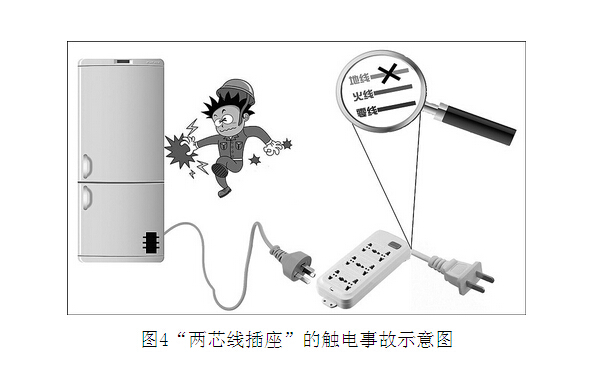

  所谓“两芯线插座”,就是移动式插座上有接地插孔,但是配用的是两根线芯的电线和两个插销的插头。这类插座缺少了一根保护地线,在使用过程中,一旦电器内部某个绝缘部件损坏或发生故障,由于漏电流无法通过“两芯线插座”导入地下,极易引发触电事故。“两芯线插座”的触电事故示意图见图4

关注身边的安全:选对插线板认准新国标

  据了解,一位美国人发明了两芯插座,但在给人类带来了便捷的取电方式的同时,其安全性也备受争议。在1928年,另一个美国人因为房东太太一次触电事故,发明了带保护地线的三芯线插头插座。“三芯线插座”引入了保护地线,对安全用电和电气设备更可靠地运行具有重大意义,成功弥补了“两芯线插座”的缺陷。

  “两芯线插座”是典型的不合格产品,我国插头插座标准明确禁止“两芯线插座”。在GB 2099.1-2008标准第23.3条规定了“软缆的导线数应与插头或插座极数相等”;GB 2099.3-2008标准第14.101条规定了“如果转换器的插座部分的任何一个插座带有接地插套或触头,那么其插头部分亦应有接地插销或触头。”

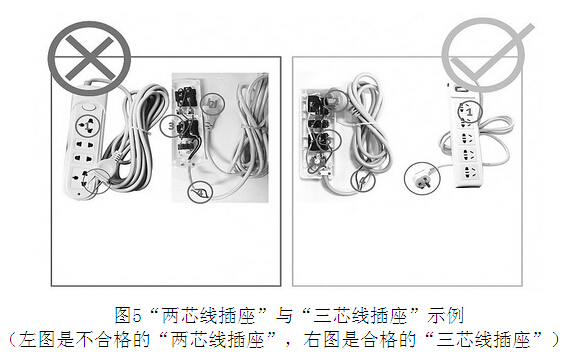

  “两芯线插座”与“三芯线插座”示例见图5

关注身边的安全:选对插线板认准新国标

  ()万用孔插座易引发电气安全事故

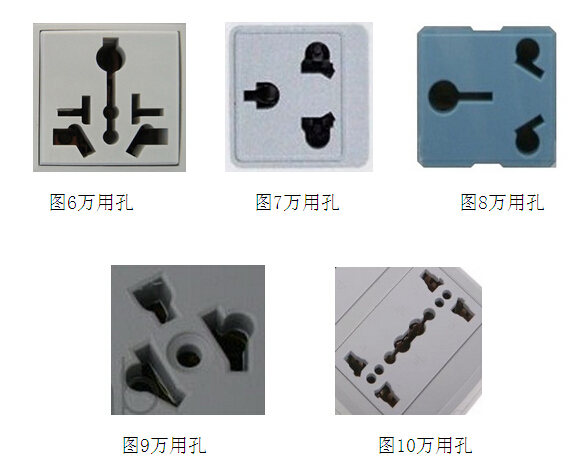

  万用孔插座(或称多用孔插座、万能插座)是指在一个插座孔位上能插入多个国家插头的插座,但是这种插座的插孔不符合任何一个国家认可的插座型式尺寸标准。万用孔的举例见图6—图10。万用孔插座的插孔可同时兼容两插或三插国外插头,如英标、美标、欧标等插头,造成插孔大,容易引起触电事故。并且,因为要设计成能与多种插头插合的型式,造成插座的内部金属插套与电器插头插销接触面积过小,在使用中容易过热,从而引发火灾事故的发生。

  市场上,个别企业误导消费者,片面宣传万用孔插座使用方便,故意回避产品的安全问题。其实,万用孔插座的插孔型式不统一,不利于消费者的正常使用。万用孔插座不符合GB 2099.3-2008GB 1002-2008等插头插座标准的要求。

关注身边的安全:选对插线板认准新国标

  二、插头插座国家标准解读

  ()我国插头插座标准体系

  我国家用插头插座标准体系和标准结构采用了IEC国际标准体系和结构,标准规定的各项安全技术指标,与国际标准保持一致。

  插头插座系列标准除了型式尺寸要求外,还规定了插头插座安全指标要求,主要技术内容包括尺寸检查、防触电保护、接地措施、结构、耐老化、由外壳提供的防护和防潮、绝缘电阻和电气强度、温升、分断容量、正常操作、拔出插头所需的力、软缆及其连接、机械强度、耐热、爬电距离和电气间隙、绝缘材料的耐非正常热、耐燃等。

  ()“新国标组合插孔”

  201061日,《家用和类似用途插头插座 第2部分:转换器的特殊要求》(GB2099.3-2008)(简称“新国标”)开始实施,GB2099.3-2008标准明确禁止生产万用孔插座。

关注身边的安全:选对插线板认准新国标

  GB 2099.3-2008给出的插座插孔是GB 1002标准2P插座中插孔与2P+E插座插孔排列组合,即“新国标组合插孔”。GB2099.3-20089.1条规定了:“在满足标准要求情况下,允许将GB 1002标准2P插座中插孔与2P+E插座插孔排列组合,但插孔不应与重合。”

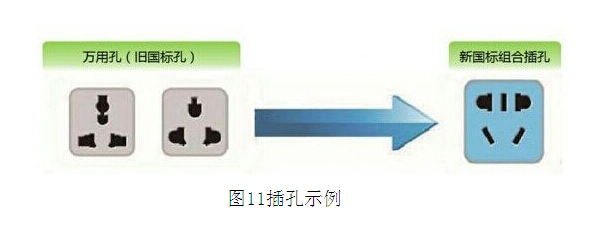

  新国标对于插座孔型、尺寸做出了严格的规定,要求插孔的基本型式应该是GB 1002标准中的图形;并且,在同一插孔中,不能既兼容国标插头又兼容外国标准插头;同时在同一孔位上,两插、三插插孔也不能互相共用。新国标通过以上的规定,有效降低了触电隐患。并且“新国标组合插孔”插座可以实现插头插销与插座插套的更大接触面积,接触更紧密,接触电阻小,从而降低了使用过程中的发热量,降低了起火隐患。万用孔与“新国标组合插孔”的示例见图11、图12

关注身边的安全:选对插线板认准新国标

  ()标准实施日期

  《中华人民共和国标准化法》规定,“强制性标准,必须执行。不符合强制性标准的产品,禁止生产、销售和进口。”强制性国家标准《家用和类似用途插头插座第2部分:转换器的特殊要求》(GB 2099.3-2008)201061日实施以后,不符合强制性标准的产品,禁止生产、销售和进口。

  三、如何选购安全可靠的插头插座产品

  消费者在选购插线板时,需要注意以下事项:

  ()选渠道

  消费者购买插线板时应到正规的大型连锁商超、大卖场或电器城等经营场所购买,并留存购物凭证,不要在非正规商店或地摊上购买低价的“三无”产品。

  ()看电线

  电线是插线板最重要的一个安全部件,购买时需要留意观察插座所配带的电线应不能小于每芯横截面积0.75 mm2。当要连接大功率电器时,要购买配用1 mm21.5 mm2电线的插线板。选购时,可以查看电线上是否有我国强制性认证CCC标志。

  ()认品牌

  尽量选购知名企业的产品,特别是经多次国家监督抽查合格的产品,不要购买屡屡被曝光、处罚过的品牌。除了认准品牌外,最好到品牌公司的专卖店或指定销售店购买。

  ()看外观

  合格插线板的包装上厂商和产品信息齐全,并且清晰、明显,一些不合格插座则包装简陋,缺失最基本的厂商与产品信息,特别是产品包装上的生产日期,较多劣质插座产品包装上不标注生产日期,这往往属于不合格插座。另外,合格的插线板外壳面板做工精细,外壳和插孔边没有毛刺,插孔尺寸对称统一,质量差的插座外壳做工粗糙。

  ()查结构

  不要购买插座板上有三插孔、但插座本身自带的插头上只有两个插销的“两芯线插座”。

  不要购买禁止生产的万用孔插座,一定要购买“新国标”插座。“新国标”插座的三插与两插分开,有5个插孔;万用孔插座的三插插孔与两插插孔合在一起,有3个孔。万用孔与“新国标”插座的示例见图11、图12

  ()验手感

  消费者可从掂重量、试插拔力、拉电源线等方面进行辨别:

  1、掂重量:符合国家标准的插线板内部所用铜线多、铜片厚,塑料壳严实,因此份量较重,而不合格插线板偷工减料,明显会感觉轻很多。

  2、试插拔力:合格插线板不仅每位孔的插拔手感适中有弹性,且各插孔的插拔手感一致;不合格插线板的插拔力度则过松或过紧,弹性差且易松动,每个孔也能明显感觉手感不同。

  3、拉电源线:合格插线板的电源线手感软硬适中,与插座连接扎实可靠;而不合格插线板的电源线手感较软,与插线板连接不牢固,极易拉脱。

  四、如何处置不符合国家标准的插头插座产品

  ()对于消费者已购买的不安全插线板产品,例如万用孔插座、“两芯线插座”、配线过细的插座等,为确保安全,建议及时更换。

  ()如果消费者发现市场在售不安全插线板产品,可以及时向当地主管部门反映及举报。

  五、转接的方式

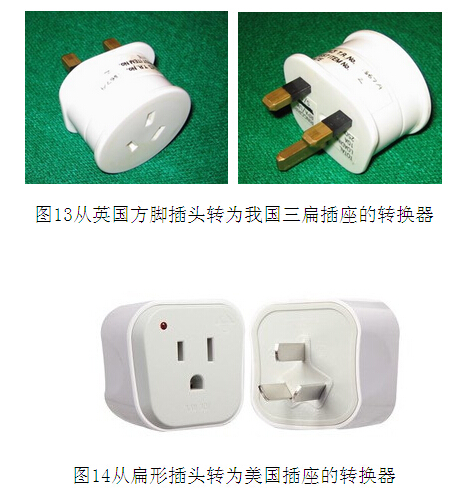

  当然,有人会问“我从国外带回的电器产品所带插头是方型的,插不进国内的插座啊!怎么办呢?”关于此类问题的解决,可以参照国外的使用方法,家庭中插座是该国统一孔型的插座,然后配以单一型整体转换器(见图13、图14),即可解决电源转接的问题。

关注身边的安全:选对插线板认准新国标

  六、使用插座安全提示

  插座是日常使用较为频繁的电气连接件产品,但在使用中的存在一些误区,专家建议:

  ()尽量使用墙壁插座

  在发达国家,一般不推荐家庭使用插线板,就是使用了插线板,也只是临时短暂的,使用完毕,立刻就要取走;不建议长期使用插线板,也不建议用插线板连接大功率电器。目前劣质插线板存在配线太细、“两芯线插座”等问题,特别是当插线板接用的电气负载大时,更容易导致火灾事故的发生。所以,在家庭中应尽量采用墙壁插座。

  家庭装修时,尽可能在墙壁上安装尽量多的墙壁插座。

  ()在使用插线板时,应注意的事项:

  1、插线板配用的电线不宜过长,要尽量就近使用电源;

  2、插线板的电线放在经常有人来往的通道是危险的,一旦线路老化或遭外力损伤,都很容易造成触电伤人事故,因此最好在容易被人碰到的地方加装保护线槽;

  3、使用时,不要将插线板的电线盘卷在一起,或是把电线捆在一起。将过长的电线盘卷起来,长时间地使用会使电线积热,很容易造成火灾事故,所以电线要尽量散开;

  4、不能超载使用插线板。不能将大于插座允许值的大功率电器插在插线板上。

  5、当购买的插线板上插头的尺寸与居室中插座尺寸规格不同时,不要人为改变插头尺寸或形状,强行插在墙壁插座上,也不要随意更换原配的插头,例如将10A插头更换为16A插头。

  6、应养成用完电器就断开电源、拔下插头的良好习惯;

  7、尽量使用正规设备厂家生产的家用电器,过期、超期设备应及时淘汰,切勿因尚能使用,舍不得丢弃报废,酿成事故;

  8、当发现插线板的插头及电源线需要更换时,应请专业人员进行更换。
